Le principe de déroulage GALONNIER
Une innovation
EFFICACITE: dans tous types de balles rondes à brins longs ou hachés (foin, paille, luzerne, enrubanné, chanvre, ...)
REGULARITE: du début jusqu'à la fin de la balle grâce à la synchonisation entre le rouleau démêleur et le tapis à barrettes
MANIABILITE: gabarit compact
Point de chute de la matière fixe, distribution précise contre un cornadis ou dans des auges (pas de retour de matière sous la caisse)
FACILITE D'UTILISATION: pas de réglage, ni de correction d'inclinaison durant le déroulage
ROBUSTESSE: Caisse et chassis de conception robuste
Chaines du tapis à barrettes très peu sollicitées, très faible usure
Toutes les dérouleuses et dérouleuses pailleuses GALONNIER sont équipées du module de déroulage le plus efficace du marché.
Ce module, représenté par la caisse qui contient la balle, est équipé d'un rouleau démêleur et d'un tapis à barrettes.
Le rouleau démêleur, à dents fixes ou rétractables, assure le déroulage de la balle. L'agressivité des dents permet de dérouler les balles plus difficiles (balles collées, brins longs, ...). Dans sa rotation, le rouleau démêleur à dents rétractables devient complètement lisse, et la matière tombe à l'aplomb de la caisse. Le rouleau à dents rétractables est une solution idéale pour une utilisation en herbe enrubannée, en luzerne ou en brins longs.
Le rouleau démêleur à dents fixes est une solution plus économique pour le déroulage de foin et de paille.
Le tapis à barrettes synchronisé met la balle en rotation pour l’accompagner tout au long de son déroulage. Grâce à l’inclinaison du tapis à barrettes, celle-ci est toujours au contact du rouleau démêleur, ce qui permet une régularité de déroulage sans égal.
GALONNIER vous propose une gamme de dérouleuse, pour balles rondes, des plus complètes du marché:
Les GD150 sont des dérouleuses compactes qui permettent de dérouler tous types de balles rondes (foin, paille, herbe enrubannée,..) jusqu'à 1m80 de diamètre.
La gamme des GD150 se décline 4 versions:
GD150F-D : fixe déversement latéral droit
GD150F-G: fixe déversement latéral gauche
GD150F-A: fixe déversement vers l'arrière
GD150T: pivotante à 180° déversement à droite, à l'arrière et à gauche
Equipée de base d'un attelage 3 points, l'intégralité de la gamme est disponible (en option) d'un attelage pour chargeur frontal, télescopique ou valet de ferme.
Le chargement de la balle est assuré par un bras hydraulique commandé depuis la cabine.
La GD150T pivote à 180° afin d'orienter le déversement sans manoeuvre de l'engin porteur.
Les dérouleuses GALONNIER sont robustes et acceptent sans souci des balles de 1000kg.

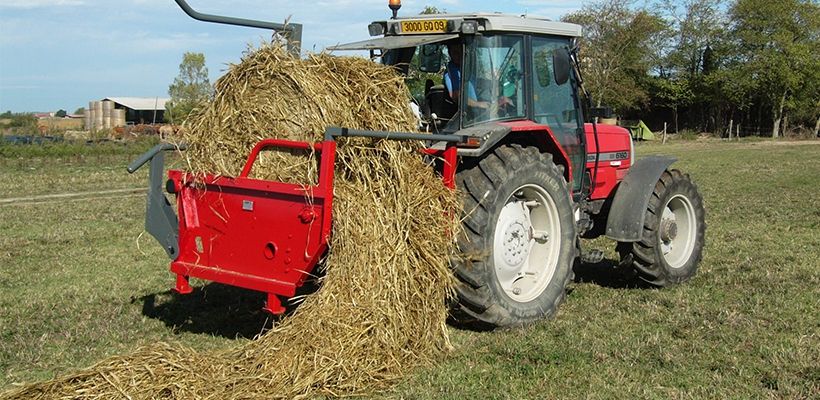

La GD150T en photos
La GD150F est déclinable en poste fixe (GDF150F) pour une distribution directe sur tapis roulant.
La GD150T est équipée de série d'un distributeur hydraulique avec régulation de débit.
Positionné sur une potence réglable en hauteur et en profondeur, il est facilement accessible depuis la cabine du tracteur. (nécessite 1 simple effet avec retour)
La GD150T est constitué d'un chassis robuste sur lequel la caisse pivote. Un moteur hydraulique renforcé (type OMR) oriente la caisse. Situé sous la caisse et entièrement cartérisé, l'entrainement est toujours propre et exempt de fourrage.
La caisse est fixée sur un rond d'avant train surdimensionné (roulement à billes) de 700mm de diamètre et d'une capacité de charge de plus de 2 tonnes.
La GD150F en photos
Animé hydrauliquement depuis la cabine, le bras charge la balle automatiquement dans la caisse.
En option, le réglage hydraulique ajuste le bras au diamètre de la balle.
L'intégralité de la gamme est équipée de base d'un attelage 3 points automatique catégorie 2. D'autres attelages sont cependant disponibles en option (adaptation pour chargeurs frontaux, télescopiques, valets de ferme, ...)
L'attelage est soudé au plus près du coté de la caisse, afin de limiter au maximum le porte à faux, et ainsi pourvoir etre utilisé sur des engins aux capacités de relevage modeste.
La caisse de déroulage (rouleau démêleur à dents rétractables et tapis à barrettes) assure un déroulage régulier de tous types de balles rondes.
Un moteur hydraulique renforcé (type OMR) assure l'entrainement du rouleau démêleur et du tapis à barrettes.
Montage sur pied
Machine en poste fixe pour déroulage sur tapis roulant
Distributeur hydraulique sur potence (pour GD150F)
Distributeur double effet avec régulation de débit pour la rotation de balle
Roues gonflables pivotantes
Deux roues pivotantes de maintien sous chassis pour tracteur avec une force de relevage limitée
Adaptation double
Adaptation pour chargeur frontal ou télescopique soudée en supplément de l'attelage 3 points standard.
Permet d'atteler la machine alternativement sur un chargeur frontal (ou sur un télescopique) et sur un attelage 3 points
Flexibles hydrauliques allongés
Commande électrique filaire
Boitier de commande avec régulation de debit pour la rotation de balle.
Electrovannes sur la machine dont une proportionnelle.
Faisceau électrique de la machine jusqu'à la cabine.
Adaptation pour télescopique ou valet de ferme
Adaptation Merlo, JCB, Manitou, Claas, New Holland, Caterpillar, Pichon, Weidemann, ...
Commande déportée pour déroulage
Commande hydraulique montée sur la ligne du moteur de déroulage, afin de commander celui-ci depuis le coté de la machine.
Idéal pour déroulage en poste fixe
Commande électrique radiocommande
Boitier de commande avec régulation de debit pour la rotation de balle.
Electrovannes sur la machine dont une proportionnelle.
Radiocommande avec piles.
Nécessite une prise 12V à proximité des prises hydrauliques.
Adaptation pour chargeur frontal
Adaptation Euro, Faucheux, MX, ...
Les dérouleuses portées GALONNIER en détails...
Déflecteur sous rouleau déméleur
Permet de déporter le point de chute du produit après le rouleau démêleur
Déport 20cm ou 50cm
Réglage hydraulique de l'écartement des barres du bras de chargement
Ajout d'un verin double effet pour régler, depuis la cabine, l'écartement des barres du bras de chargement
Abaisse la hauteur de la dérouleuse pour des batiments ou des passages de faibles hauteurs
Rouleau démêleur à dents fixes
Remplace le rouleau à dents rétractables par un rouleau à dents fixes. Cette solution économique est tout aussi
efficace dans du foin et de la paille
Fond plein
Tôle de fermeture sous le tapis d'entrainement de la balle.
Evite la chute de brins courts sous la machine
Rehausse arrière de la caisse
Maintien la balle, d'un diamètre supérieur à 1m50, durant les premiers tours de son déroulage
Existe en version compatible avec le bras de chargement
Joues de caisse
Maintien latéral pour balles hachées
Les Options
