EFFICACITE: dans tous types de balles rondes à brins longs ou hachés (foin, paille, luzerne, enrubanné, chanvre, ...)
REGULARITE: du début jusqu'à la fin de la balle grâce à la synchonisation entre le rouleau démêleur et le tapis à barrettes
MANIABILITE: gabarit compact
Point de chute de la matière fixe, distribution précise contre un cornadis ou dans des auges (pas de retour de matière sous la caisse)
FACILITE D'UTILISATION: pas de réglage, ni de correction d'inclinaison durant le déroulage
ROBUSTESSE: Caisse et chassis de conception robuste
Chaines du tapis à barrettes très peu sollicitées, très faible usure
Commande électrique filaire
Boitier de commande avec régulation de debit pour la rotation de balle.
Electrovannes sur la machine dont une proportionnelle.
Faisceau électrique de la machine jusqu'à la cabine.
Commande déportée pour déroulage
Commande hydraulique montée sur la ligne du moteur de déroulage, afin de commander celui-ci depuis le coté de la machine.
Idéal pour déroulage en poste fixe
Commande électrique radiocommande
Boitier de commande avec régulation de debit pour la rotation de balle.
Electrovannes sur la machine dont une proportionnelle.
Radiocommande avec piles.
Nécessite une prise 12V à proximité des prises hydrauliques.
Déflecteur sous rouleau déméleur
Permet de déporter le point de chute du produit après le rouleau démêleur
Déport 20cm ou 50cm
Réglage hydraulique de l'écartement des barres du bras de chargement
Ajout d'un verin double effet pour régler, depuis la cabine, l'écartement des barres du bras de chargement
Abaisse la hauteur de la dérouleuse pour des batiments ou des passages de faibles hauteurs
Rouleau démêleur à dents fixes
Remplace le rouleau à dents rétractables par un rouleau à dents fixes. Cette solution économique est tout aussi
efficace dans du foin et de la paille
Fond plein
Tôle de fermeture sous le tapis d'entrainement de la balle.
Evite la chute de brins courts sous la machine
Rehausse arrière de la caisse
Maintien la balle, d'un diamètre supérieur à 1m50, durant les premiers tours de son déroulage
Existe en version compatible avec le bras de chargement
Joues de caisse
Maintien latéral pour balles hachées
Les Options
GALONNIER vous propose une gamme de dérouleuse distributrice, pour balles rondes, des plus complètes du marché:
La caisse de déroulage (rouleau démêleur à dents rétractables et tapis à barrettes) assure un déroulage régulier de tous types de balles rondes.
Un moteur hydraulique renforcé (type OMR) assure l'entrainement du rouleau démêleur et du tapis à barrettes.
En option, une motorisation diesel est également disponible. Cette version de 34cv permet une liberté absolue de mouvement
La GDVA150F est disponible en version électrique 380v avec un enrouleur automatique.
L'entrainement électrique est peu bruyant et ne demande pas d'entretien spécifique. Il est également non odorant.
L'enrouleur pivotant est fixé sur la machine afin d'éviter toute usure du cable au sol lors des déplacements.
En disposant judicieusement une prise électrique dans un batiment, l'amplitude de mouvement est bien souvent suffisante pour se déplacer à son aise.
(ex: l'enrouleur de base à un cable de 18m de long. Si la prise de courant est située au milieu de la zone d'évolution de la machine, l'enrouleur alimente donc la machine sur 36m!)
Animé hydrauliquement, le bras charge la balle automatiquement dans la caisse.
De serie, le réglage hydraulique ajuste le bras au diamètre de la balle
Pour le chargement (et le déchargement) des balles, l'essieu arrière de la machine pivote afin de baisser la machine.
Lorsque la machine est basse, l'embatement augment, ce qui evite tout risque de "cabrage" de la machine lors du chargement de balle lourdes.
Le chargement est sûr et sécurisé.
Les déplacements de la machine sont commandés depuis un guidon type transpalette.
Un distributeur hydraulique ditribue l'huile vers la roue motrice. L'orientation du guidon dirige la distributrice vers la droite ou la gauche.
Les manoeuvres sont précises et sans effort grâce à bras de levier du guidon.
La GDVA150F est la version automotrice des dérouleuses distributrices spéciales mangeoires mécanisées. Elle est disponible en distribution gauche ou droite.
L'intégralité des commandes de la machine sont situé en sortie de vis, sur le canal de compression. Cette position statégique permet de voir le déroulage de la balle et la progression du produit dans la mangeoires, et ainsi apporter les réglages nécessaires à la vitesse de rotation de la balle.
Une solution automotrice permet de libérer un tracteur et faciliter la distribution au quotidien. Idéal dans des batiments avec de fortes contraintes de place (passage étroit, linteau ou poutre basse, ...), pour limiter les ouvertures de portail l'hiver, et ou par un souci de confort, les dérouleuses automotrices sont étudiées au cas par cas afin de proposer une solution adaptée à chaque situation
Les dérouleuses automotrices spéciales mangeoires mécanisées en détails...
Le fond plein situé entre le tapis à barrette est autonettoyant lors de la mise en rotation de la balle. Lors du déroulage, les barrettes poussent les brins courts et les feuilles de luzerne vers la vis sans fin. Ainsi le contenu de la balle est entièrement distribuer dans la mangeoire en limitant les pertes sous la machine.
L'axe de la vis sans fin est rigide. Il est maintenue par deux rangées de roulements à billes. Ce montage limite significativement l'usure de la vis sans par rapport à d'autres montages plus économiques.
Les dérouleuses distributrices à vis sans fin GALONNIER sont équipées, de série, d'un volet de compression réglable à la sortie du canal de compression.
En position basse, ce volet assure une compression maximale de la matière sèche afin de pourvoir garantir une progression du fourrage dans des mangeoires étroites.
La position haute est privilégiée pour la distribution d'herbe enrubannée, ou pour augmenter le débit de chantier dans des mangeoires plus larges.
Au devant du rouleau démêleur à dents rétractables, la vis sans fin de compression happe la matière, la comprime dans le canal de compression, et l'évacue sous la forme d'un andain compacté.
Cette opération permet la progression d'une quantité de fourrage adaptée à la ration d'ovins ou caprins dans des mangeoires étroites (à partir de 45cm).
Les GDV150 sont des dérouleuses de balles rondes qui alimentent directement et simplement dans des mangeoires mécanisées pour ovins ou caprins.
Elles permettent de dérouler tous types de balles rondes (foin, paille, herbe enrubannée,..) jusqu'à 1m80 de diamètre.
La gamme des GDV150 se décline 3 versions:
GDV150F : portée - distribution à droite ou à gauche
GDVC150F : trainée - distribution à droite ou à gauche
GDVA150F: automotrice - distribution à droite ou à gauche
Equipées d'une vis sans fin de compression, ces distributrices déroulent tous types de balles rondes, et forme un andain comprimé. Cette action facilite la progression du fourrage dans des mangeoires étroites .
Le chargement de la balle est assuré par un bras hydraulique commandé depuis le poste de commande de la machine.
Les dérouleuses GALONNIER sont robustes et acceptent sans souci des balles de 1000kg.

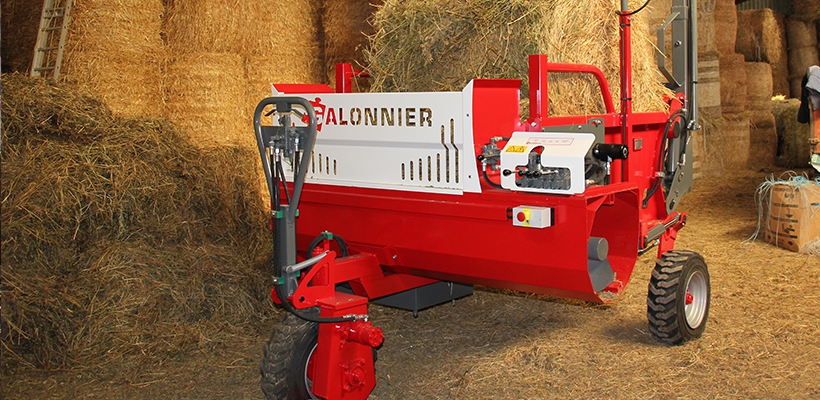

La GDVA150F en photos
Le principe de déroulage GALONNIER
Une innovation
Les dérouleuses distributrices automotrices GALONNIER en détails...
Toutes les dérouleuses et dérouleuses pailleuses GALONNIER sont équipées du module de déroulage le plus efficace du marché.
Ce module, représenté par la caisse qui contient la balle, est équipé d'un rouleau démêleur et d'un tapis à barrettes.
Le rouleau démêleur, à dents fixes ou rétractables, assure le déroulage de la balle. L'agressivité des dents permet de dérouler les balles plus difficiles (balles collées, brins longs, ...). Dans sa rotation, le rouleau démêleur à dents rétractables devient complètement lisse, et la matière tombe à l'aplomb de la caisse. Le rouleau à dents rétractables est une solution idéale pour une utilisation en herbe enrubannée, en luzerne ou en brins longs.
Le rouleau démêleur à dents fixes est une solution plus économique pour le déroulage de foin et de paille.
Le tapis à barrettes synchronisé met la balle en rotation pour l’accompagner tout au long de son déroulage. Grâce à l’inclinaison du tapis à barrettes, celle-ci est toujours au contact du rouleau démêleur, ce qui permet une régularité de déroulage sans égal.
