EFFICACITE: dans tous types de balles rondes à brins longs ou hachés (foin, paille, luzerne, enrubanné, chanvre, ...)
REGULARITE: du début jusqu'à la fin de la balle grâce à la synchonisation entre le rouleau démêleur et le tapis à barrettes
MANIABILITE: gabarit compact
Point de chute de la matière fixe, distribution précise contre un cornadis ou dans des auges (pas de retour de matière sous la caisse)
FACILITE D'UTILISATION: pas de réglage, ni de correction d'inclinaison durant le déroulage
ROBUSTESSE: Caisse et chassis de conception robuste
Chaines du tapis à barrettes très peu sollicitées, très faible usure
Pompe indépendante
Indispensable sur les tracteurs dépourvus d'hydraulique
Distributeur hydraulique sur potence (pour GD150F)
Distributeur double effet avec régulation de débit pour la rotation de balle
Adaptation double
Adaptation pour chargeur frontal ou télescopique soudée en supplément de l'attelage 3 points standard.
Permet d'atteler la machine alternativement sur un chargeur frontal (ou sur un télescopique) et sur un attelage 3 points
Flexibles hydrauliques allongés
Commande électrique filaire
Boitier de commande avec régulation de debit pour la rotation de balle.
Electrovannes sur la machine dont une proportionnelle.
Faisceau électrique de la machine jusqu'à la cabine.
Commande déportée pour déroulage
Commande hydraulique montée sur la ligne du moteur de déroulage, afin de commander celui-ci depuis le coté de la machine.
Idéal pour déroulage en poste fixe
Commande électrique radiocommande
Boitier de commande avec régulation de debit pour la rotation de balle.
Electrovannes sur la machine dont une proportionnelle.
Radiocommande avec piles.
Nécessite une prise 12V à proximité des prises hydrauliques.
Déflecteur sous rouleau déméleur
Permet de déporter le point de chute du produit après le rouleau démêleur
Déport 20cm ou 50cm
Réglage hydraulique de l'écartement des barres du bras de chargement
Ajout d'un verin double effet pour régler, depuis la cabine, l'écartement des barres du bras de chargement
Abaisse la hauteur de la dérouleuse pour des batiments ou des passages de faibles hauteurs
Rouleau démêleur à dents fixes
Remplace le rouleau à dents rétractables par un rouleau à dents fixes. Cette solution économique est tout aussi
efficace dans du foin et de la paille
Fond plein
Tôle de fermeture sous le tapis d'entrainement de la balle.
Evite la chute de brins courts sous la machine
Rehausse arrière de la caisse
Maintien la balle, d'un diamètre supérieur à 1m50, durant les premiers tours de son déroulage
Existe en version compatible avec le bras de chargement
Joues de caisse
Maintien latéral pour balles hachées
Les Options
GALONNIER vous propose une gamme de dérouleuse distributrice, pour balles rondes, des plus complètes du marché:
La caisse de déroulage (rouleau démêleur à dents rétractables et tapis à barrettes) assure un déroulage régulier de tous types de balles rondes.
Un moteur hydraulique renforcé (type OMR) assure l'entrainement du rouleau démêleur et du tapis à barrettes.
Le principe de déroulage GALONNIER
Une innovation
Toutes les dérouleuses et dérouleuses pailleuses GALONNIER sont équipées du module de déroulage le plus efficace du marché.
Ce module, représenté par la caisse qui contient la balle, est équipé d'un rouleau démêleur et d'un tapis à barrettes.
Le rouleau démêleur, à dents fixes ou rétractables, assure le déroulage de la balle. L'agressivité des dents permet de dérouler les balles plus difficiles (balles collées, brins longs, ...). Dans sa rotation, le rouleau démêleur à dents rétractables devient complètement lisse, et la matière tombe à l'aplomb de la caisse. Le rouleau à dents rétractables est une solution idéale pour une utilisation en herbe enrubannée, en luzerne ou en brins longs.
Le rouleau démêleur à dents fixes est une solution plus économique pour le déroulage de foin et de paille.
Le tapis à barrettes synchronisé met la balle en rotation pour l’accompagner tout au long de son déroulage. Grâce à l’inclinaison du tapis à barrettes, celle-ci est toujours au contact du rouleau démêleur, ce qui permet une régularité de déroulage sans égal.

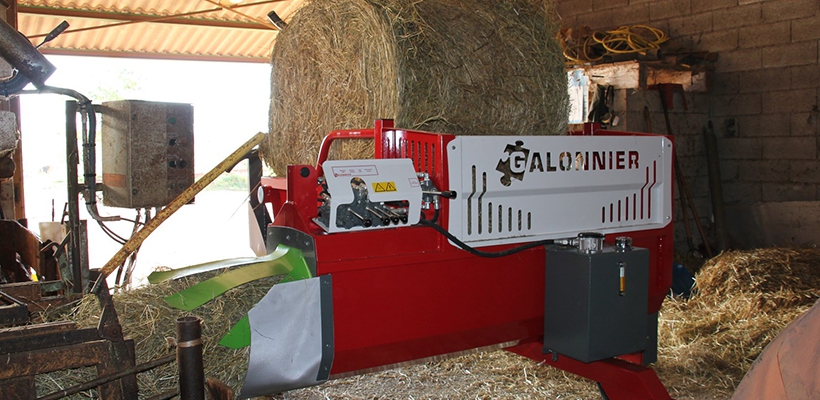

LA GDVC150FG lors de la distribution de fourrage dans une mangeoire mécanisées
L'attelage de la GDVC150F se fait par l'intermédiaire d'une barre reliant les deux bras de relevage.
Le rayon de braquage de l'ensemble est significativement amélioré par rapport à un attelage chappe.
De plus, la mise en position devant la tête d'alimentation est grandement facilité par la hauteur variable des bras de relevage.
Les dérouleuses trainées spéciales mangeoires mécanisées en détails...
Animé hydrauliquement, le bras charge la balle automatiquement dans la caisse.
De serie, le réglage hydraulique ajuste le bras au diamètre de la balle
La GDVC150F est disponible en distribution gauche ou droite.
Un tracteur, à partir de 20cv (avec l'option pompe indépendante), peut atteler et d'entrainer la machine.
L'intégralité des commandes de la machine sont situé en sortie de vis, sur le canal de compression. Cette position statégique permet de voir le déroulage de la balle et la progression du produit dans la mangeoires, et ainsi apporter les réglages nécessaires à la vitesse de rotation de la balle.
Le fond plein situé entre le tapis à barrette est autonettoyant lors de la mise en rotation de la balle. Lors du déroulage, les barrettes poussent les brins courts et les feuilles de luzerne vers la vis sans fin. Ainsi le contenu de la balle est entièrement distribuer dans la mangeoire en limitant les pertes sous la machine.
L'axe de la vis sans fin est rigide. Il est maintenue par deux rangées de roulements à billes. Ce montage limite significativement l'usure de la vis sans par rapport à d'autres montages plus économiques.
Les dérouleuses distributrices à vis sans fin GALONNIER sont équipées, de série, d'un volet de compression réglable à la sortie du canal de compression.
En position basse, ce volet assure une compression maximale de la matière sèche afin de pourvoir garantir une progression du fourrage dans des mangeoires étroites.
La position haute est privilégiée pour la distribution d'herbe enrubannée, ou pour augmenter le débit de chantier dans des mangeoires plus larges.
Au devant du rouleau démêleur à dents rétractables, la vis sans fin de compression happe la matière, la comprime dans le canal de compression, et l'évacue sous la forme d'un andain compacté.
Cette opération permet la progression d'une quantité de fourrage adaptée à la ration d'ovins ou caprins dans des mangeoires étroites (à partir de 45cm).
Les GDV150 sont des dérouleuses de balles rondes qui alimentent directement et simplement dans des mangeoires mécanisées pour ovins ou caprins.
Elles permettent de dérouler tous types de balles rondes (foin, paille, herbe enrubannée,..) jusqu'à 1m80 de diamètre.
La gamme des GDV150 se décline 3 versions:
GDV150F : portée - distribution à droite ou à gauche
GDVC150F : trainée - distribution à droite ou à gauche
GDVA150F: automotrice - distribution à droite ou à gauche
Equipées d'une vis sans fin de compression, ces distributrices déroulent tous types de balles rondes, et forme un andain comprimé. Cette action facilite la progression du fourrage dans des mangeoires étroites .
Le chargement de la balle est assuré par un bras hydraulique commandé depuis le poste de commande de la machine.
Les dérouleuses GALONNIER sont robustes et acceptent sans souci des balles de 1000kg.
La GDVC150F en photos
Les dérouleuses distributrices trainées GALONNIER en détails...
